iMac(RevA-D)VRAMインストレーション方法

初代iMacにVRAMを装着する方法
ご注意）　RevB,C,DにはすでにVRAMが増設されてますので、
　　　　　VRAMの増設は不要です。）

１．VRAMの形状です。DIMMと同じ形状ですので気を付けてください。

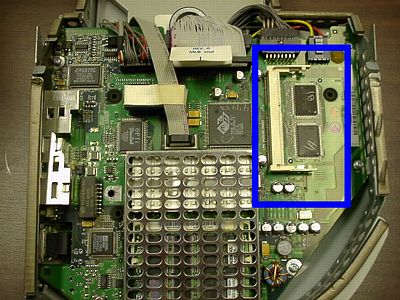

２．装着場所は青い枠のスロットです。


すぐに見つけることができます。

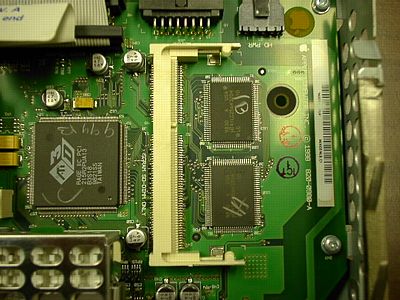

こちらがアップ。

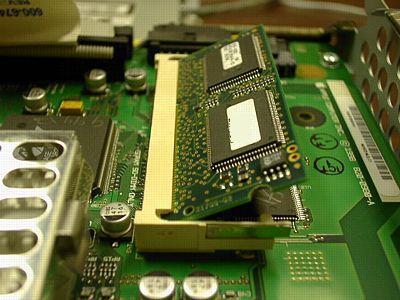

２．VRAMをソケットを水平にして斜め30度ぐらいで挿入します。

３．VRAMを押し下げます。この時に固定するレバーがVRAMの切り欠きに収まることを確認
　　してください。もしこれがうまく収まらない場合、VRAMがソケットからはみ出している
　　可能性があります。

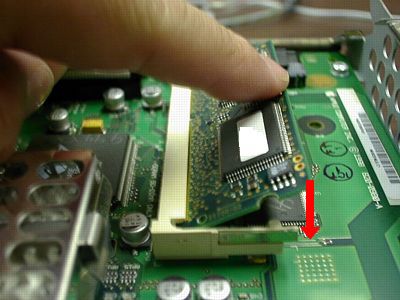

矢印の方向に押し下げます。この時、さっくと入れば合格。
がりっといったら、ソケットに押し込むようにして
再度装着をやり直してください。

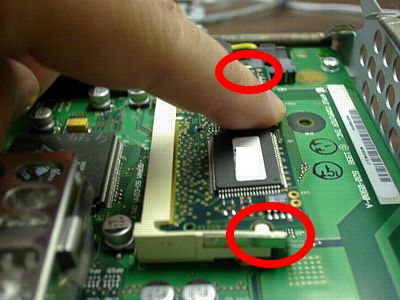

こちらが収まったところ。
切り欠きがしっかりVRAMを固定していることを確認してくださいませ。

初代iMacのVRAMの効能はこちらです。
旧iMac(RevA-D)の本体のばらし方、メモリーの増設方法はこちらです。
