エアマックベースステーションが逝ってしまった！
コンデンサー抜け修理方法。
私はエアマックの大フアンで発売直後に購入し使用しています
（正式には私は米国にいますので、AirPortなのですが）。
ところが、2002年の10月末にベースステーションが壊れてしまいました。
症状はベースステーションの3つのインジケーターが点滅を2秒間隔で繰り返します。

3つのインジケーターが2秒間隔で点滅を繰り返します。
ネットで調べてみると、どうもベースステーションに使用されている
耐電圧不足や熱のせいでコンデンサーが故障しているとのこと。
米国ではこの件、アップルが不具合を認めて無償交換してくれているよう
ですが、送り返したりするのが面倒なのと、送り返している間に
使用できないのが嫌なので、地力で修理をすることにしました。
１．裏蓋を開ける

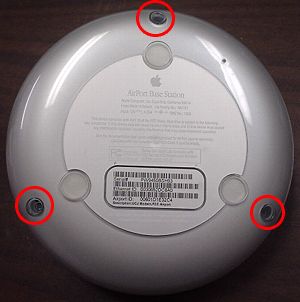

丸印のネジを外します。
裏蓋を取り外すとこんな感じになります。

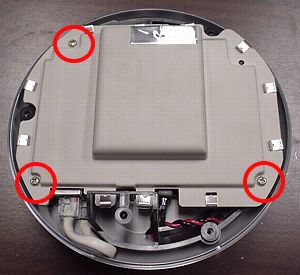

次に丸印のネジを外します。

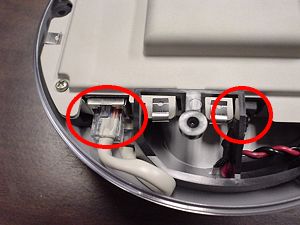

ネジをはずした後、イーサネットケーブルと電源を抜きます。
イーサネットケーブルはいわゆるイーサネットケーブルの外し方、
電源ケーブルはACアダプターの電源のような感じで、
ケーブルを持って手前に抜けば簡単にはずれます。

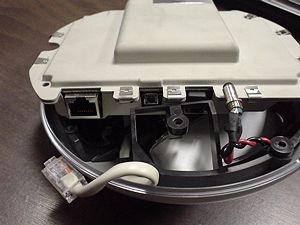

はずれるとこんな感じです。

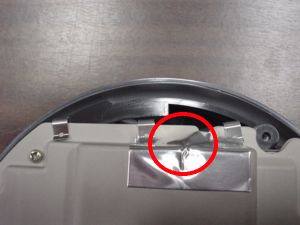

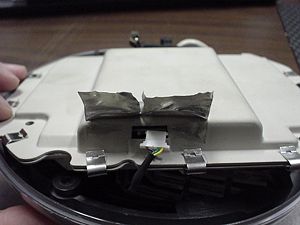

こちらは逆側のモデム基盤用のケーブル
粘着タイプのシールドをめくって、コネクターを取り外します。
とりはずとこんな感じです。

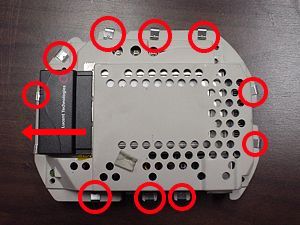

クリップが10箇所ついているので、これを取り外します。
簡易にはまっているだけなので、ひっぱれば簡単にとれます。
それから、エアマック用の無線カードを抜きます。

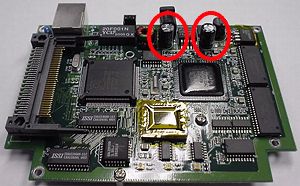

丸印が対象の2つのコンデンサ。
この2つを35V 220μF（まいくろふぁらっど） 105℃対応に交換します。
（もともとは25V 270μFが２つ付いています。）
価格は1つ100円前後です。

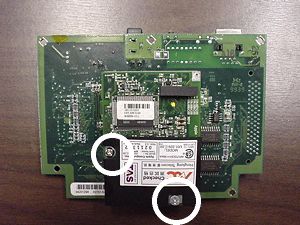

丸印のネジを取って、モデム基盤を取り外します。
モデム基盤を外したところ。

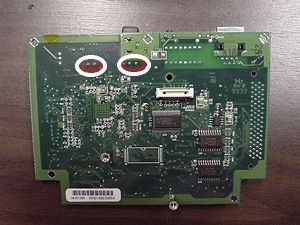

丸印のコンデンサの足をはんだごてで熱して、表側から引き抜きます。
引き抜いたのちに新しいものに交換します。
（はんだごてのあて方とか、はんだの除去のし方はここでは端折ります。）
５．組み上げ
4から逆の順番に組み上げていけば完成です。
